国产啪精品视频网站免费尤物,国产亚洲精品俞拍视频,亚洲精品一区中文字幕乱码,аⅴ天堂中文在线网

安全，無明火
環(huán)保，無六氟化硫保護(hù)氣體
低碳節(jié)能，減少熔煉等過程
產(chǎn)品性能強(qiáng)，氣密性好，抗腐蝕
有助于延長(zhǎng)模具壽命...

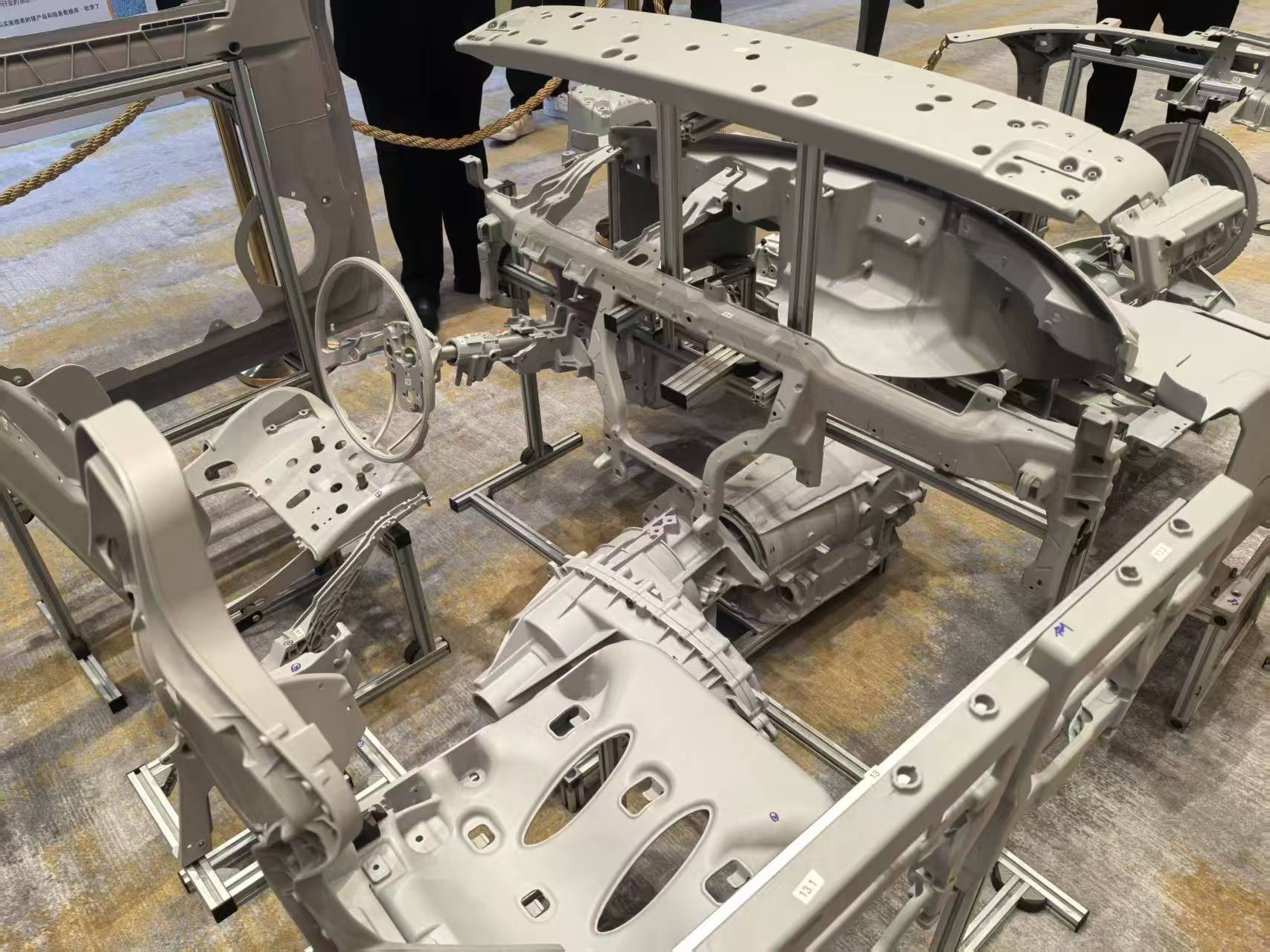

①汽車零部件。包含前端模塊、中控骨架、CCB儀表盤骨架、變速箱殼體、方向盤骨架、顯示屏殼、中控臺(tái)、輪轂等。
②電動(dòng)自行車。包括輪轂、前叉等
③3c產(chǎn)品。手機(jī)中板、平板外殼等、LED顯示屏背板、相機(jī)、AI眼鏡。
④...

壓鑄脫模劑選用時(shí)應(yīng)該注意適配自己工況的脫模劑，其次需要考慮成本、服務(wù)等其他因素。
正常選擇時(shí)，需根據(jù)壓鑄合金、模具結(jié)構(gòu)、鑄件形狀、型面質(zhì)量、操作因素以及來源等方面綜合選擇。沒有一款脫模劑可以滿足所有需要，比...

不是，具體要看客戶的實(shí)際工況。壓鑄脫模劑的熱穩(wěn)定性高代表著脫模劑的耐溫高，脫模劑不易燒損，能夠抵抗鋁液和模具的熱沖擊，但是事物都有兩面性，一般熱穩(wěn)定越高，相應(yīng)地脫模劑殘留越多，所以后續(xù)清洗涂裝也會(huì)有困難?？偠嘧?，要...

不是，壓鑄脫模劑的作用就是輔助壓鑄脫模的，正常情況下對(duì)于壓鑄脫模劑的要求是潤滑好、熱穩(wěn)定性不錯(cuò)、好脫模、不難清洗。如果正常熔融金屬充填順暢，不存在冷隔以及成型困難的問題，其實(shí)對(duì)于壓鑄脫模劑的保溫性能不是越高越...

鎂合金壓鑄以及鎂合金半固態(tài)脫模劑根據(jù)實(shí)際工況以及噴涂設(shè)備決定。大部分場(chǎng)合下使用水性壓鑄脫模劑是可以的，雖然鎂合金是容易爆炸的，但是水性壓鑄脫模劑在選擇原材料注重選擇不易揮發(fā)、安全的原材料，且在噴涂時(shí)注意吹干...

因?yàn)楣铓埩簦簿褪敲撃埩舳?，可以嘗試無硅脫模劑。...

達(dá)因筆測(cè)試，一般也叫表面張力測(cè)試，將達(dá)因筆垂直于界面輕輕滑動(dòng)，然后觀察筆跡是否收縮并凝聚成水珠點(diǎn)，筆跡不收縮，沒有水珠點(diǎn)，一般比較好?？匆幌陆缑娴谋砻婺埽话惚砻婺茉綇?qiáng)，后續(xù)操作諸如涂裝、陽極氧化等功能就不行。含硅脫...

第一個(gè)趨勢(shì)是一體化壓鑄，典型工件諸如汽車后地板，就是把幾十多個(gè)零部件集成一個(gè)零部件，同時(shí)力學(xué)強(qiáng)度也增強(qiáng)，減少生產(chǎn)流程，減少碳排放，這個(gè)也是新勢(shì)力車企最鐘愛的技術(shù)亮點(diǎn)之一，而且...

壓鑄缺陷是一體化壓鑄應(yīng)用過程中影響鑄件性能的關(guān)鍵因素。其中合金的流動(dòng)性、熔體前沿溫度變化、高速速度以及模溫控制對(duì)于合金流動(dòng)性及冷隔缺陷控制起到關(guān)鍵作用。...

如果是壓鑄脫模劑原因?qū)е碌臍饪?，主要有以下幾種。
①一種是脫模劑用的比較濃，發(fā)氣量大導(dǎo)致的，可以適當(dāng)提高脫模劑的稀釋配比。
②一種是脫模劑噴涂時(shí)間長(zhǎng)，吹氣未吹干，容易有密集的氣孔。所以一定要吹干。
③還有一種是脫...

鋁壓鑄件出現(xiàn)氣孔來源主要來自于三種，
①熔煉時(shí)除氣體未除好，特別是高含硅脫模劑，熔煉溫度和時(shí)間不適合，鋁液含氫氣比較多，后續(xù)凝固一旦遇到排氣不暢，特別容易有氣孔。
②來自于充填時(shí)紊流，卷入氣體，就像自己在家打氣泡水一樣...

大部分是脫模劑成分導(dǎo)致的，特別是其中的蠟，少部分是用的比較濃導(dǎo)致的。一則調(diào)節(jié)壓鑄脫模劑的成分，二則調(diào)節(jié)脫模劑的含量。
...

第一分析燒結(jié)的位置，有什么特征，比如是不是溫度高的位置，判斷燒結(jié)的原因，是溫度太高還是冷卻效果不好，還是脫模劑使用過濃的原因，還是模具本身未被覆的原因等。實(shí)際生產(chǎn)中，燒結(jié)主要來自于熱，最根本的方案是降低少燒結(jié)處溫度，其...

壓鑄工件發(fā)白，大部分是模具溫度高，脫模劑耐溫不夠或者脫模劑稀釋配比過高原因?qū)е碌模ㄗh一則適當(dāng)降低脫模劑的稀釋配比，二則提高脫模劑的耐溫。
...

第一分析難清洗位置，有什么特征，比如是不是脫模劑使用過濃導(dǎo)致脫模劑殘留多，清洗困難的問題，還是脫模劑和現(xiàn)場(chǎng)工況不匹配（不如有些場(chǎng)合完全需要使用無硅脫模劑，結(jié)果使用高含硅脫模劑），還是清洗液或者清洗流程發(fā)生變化導(dǎo)致的 ...

第一分析粘模位置，有什么特征，比如是不是溫度高的位置，判斷粘模的原因，是溫度太高脫模劑耐溫不夠，還是使用脫模劑過濃導(dǎo)致部分地方冷卻不夠?qū)е抡衬＃€是部分位置壓根沒噴到原因?qū)е碌?。第二根據(jù)現(xiàn)場(chǎng)工藝，優(yōu)先保證模具表面...

需要關(guān)注合金的流動(dòng)性、合金的溫度和模具溫度、合金后續(xù)操作流程（比如是否需要陽極氧化等），不同情況下對(duì)于壓鑄脫模劑的要求則不一樣。...

不能，因?yàn)閴鸿T脫模能力來源于其鋪展效果和附著能力以及潤滑效果，只有脫模劑快速鋪展和附著好，疊加潤滑效果，才能更好地脫模。而清洗能力的要求就是脫模劑少殘留，最好表面無殘留，無殘留意味著脫模劑的附著效果不好，所以兩個(gè)是...

壓鑄脫模劑的稀釋倍數(shù)一般根據(jù)客戶工況（壓鑄機(jī)噸位、模具溫度、噴涂時(shí)間和噴涂量、鑄件的特性、噴涂設(shè)備、后續(xù)清洗涂裝要求）等決定，比如壓鑄機(jī)噸位大、模具溫度高、噴涂時(shí)間長(zhǎng)噴涂量大、鑄件復(fù)雜等情況下，一般稀釋倍數(shù)會(huì)...

脫模劑的熱傳導(dǎo)主要是指熱量的傳導(dǎo)，與此對(duì)應(yīng)的性能主要體現(xiàn)在壓鑄脫模劑的保溫性上，有助于鋁液的充填流暢，減少冷隔和成型不好。在一些因?yàn)楹辖鸪煞?、溫度亦或是結(jié)晶釋放潛熱少等原因影響金屬液體時(shí)，壓鑄脫模劑需要一些保...

①安全性高，減少鎂合金常見的生產(chǎn)安全問題。
②減少熔煉等流程，綠色低碳，環(huán)境友好。
③圓形枝晶，產(chǎn)品力學(xué)性能佳。
④減少氣孔，減少紊流，產(chǎn)品氣密性好。
?
對(duì)于脫模劑的要求，除了基礎(chǔ)的潤滑、脫模效果，還需具備保溫好和發(fā)氣...

因?yàn)殒V合金密度比鋁合金密度小，熱量小，同時(shí)因?yàn)殒V合金表面張力小，流動(dòng)性強(qiáng)，而且結(jié)晶釋放潛熱小，所以容易出現(xiàn)冷隔、不易成型等問題。所以相比于傳統(tǒng)的鋁合金壓鑄的潤滑、脫模效果，鎂合金脫模劑最主要的特點(diǎn)是保溫，即熱傳導(dǎo)低...

如果拋丸件出現(xiàn)起皮等問題，可以采取末位倒推分析原因：拋丸設(shè)備是否沒有問題？→使用的拋丸丸粒是否適合？→設(shè)置的拋丸時(shí)間、速度、流量是否適合？→壓鑄毛坯打磨是否符合要求，是否有飛邊？→壓鑄毛坯是否有外觀缺陷（冷隔、流痕、...

拋丸起皮的根本原因在于材料特性與工藝參數(shù)的失衡，模具設(shè)計(jì)的澆排系統(tǒng)缺陷是導(dǎo)致拋丸起皮的深層次誘因，工藝參數(shù)的協(xié)同優(yōu)化是解決拋丸起皮問題的關(guān)鍵路徑。建議從材料/模具/設(shè)備/工藝/打磨/丸粒/參數(shù)/環(huán)境等參數(shù)共同分...
